水套加热炉
产品概况
HHL800-35/12 型橇装式水套加热炉依据油气井口特殊条件设计,该设备操作简单、功能完善、安全可靠,是油气井口测试、生产等作业的理想加热设备。该装置运用多种强化传热技术,优化烟管火筒结构和布置方式,具有热效率高,运行成本低的优点。 HHL系列橇装式水套加热炉,功率 900KW 以上或被介质温度要求 80 摄氏度以上的,壳体采用真空设计,其余规格壳体为常压。
1、产品标准:Q/HT1020-2001, 同时符合(GB150-98,SY5263,SY0031, SY/T0599, GB3836.10~3836.12);
2、适用介质:油气井口原油、水、天然气混合物;
3 、炉体结构形式:长方形或圆型;
4、管程设计压力:高压 35(70)Mpa、低压 12(35)Mpa;
5、壳程压力:常压;
6、防硫性能:高低压盘管选用优质 GB5310 高压锅炉管,盘管整体热处理,100%射线探伤,1.5~2 倍水压强度试验。控制阀门采用石油工业专用抗硫阀门。
7 、热负荷: 800KW;
8 、热效率:(不低于)85%;
9、介质进出口连接:进口:3″ 1502由壬(母),出口:3″ 1502由壬(公)。
10、外形尺寸:(不大于)8000(长)X2200(宽)X2650(高)。

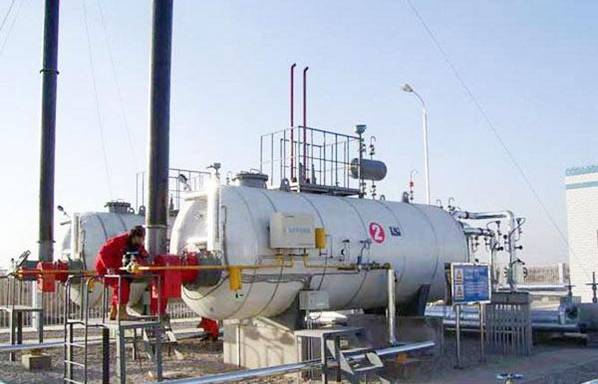

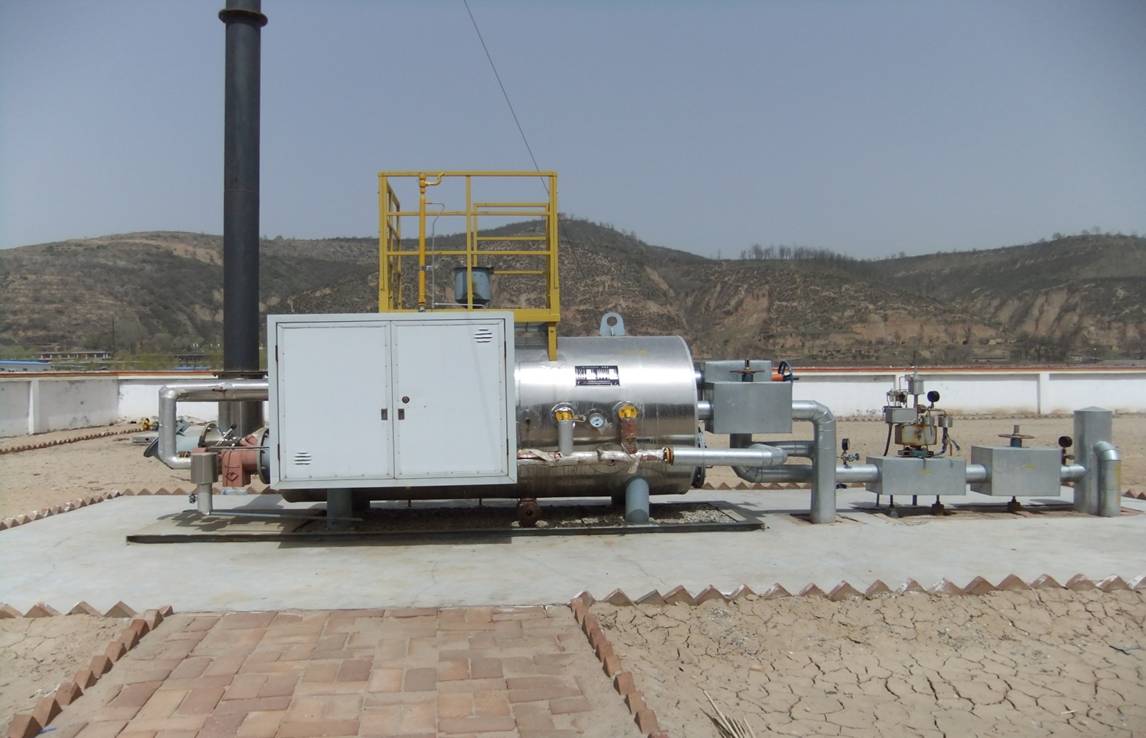

水套加热炉使用现场
